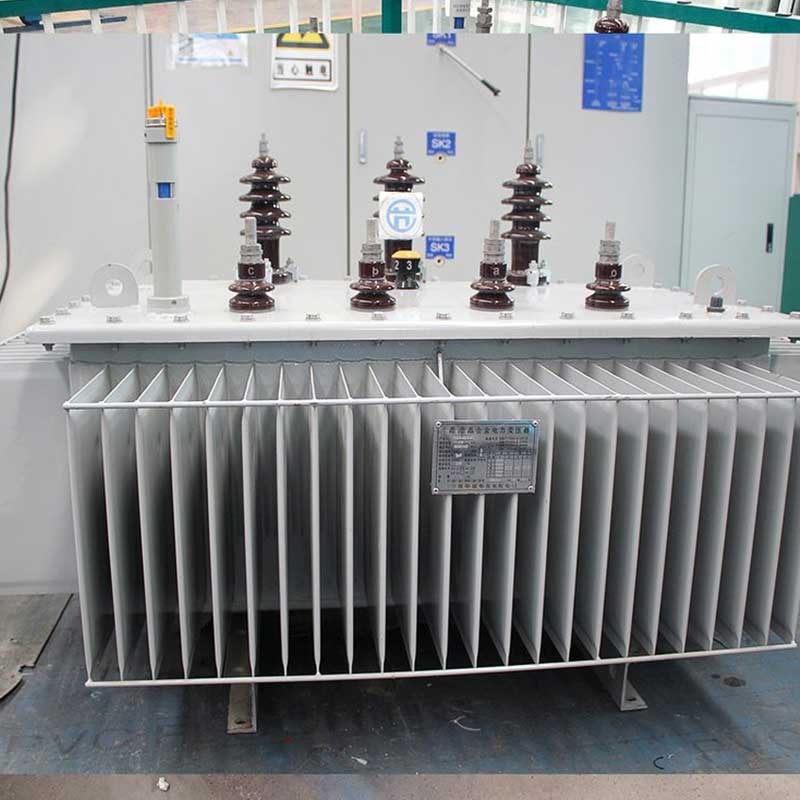

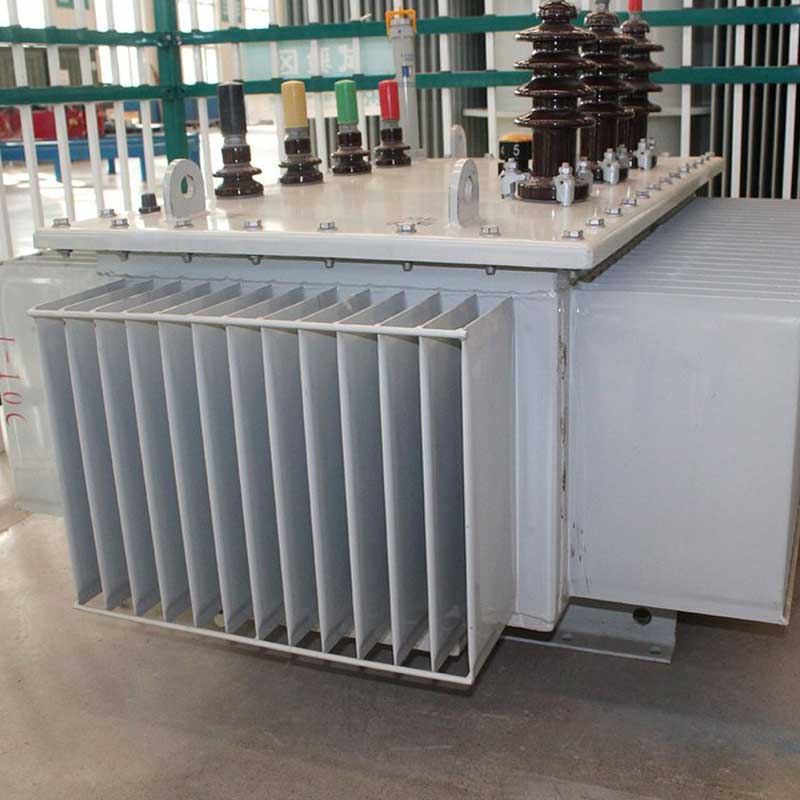

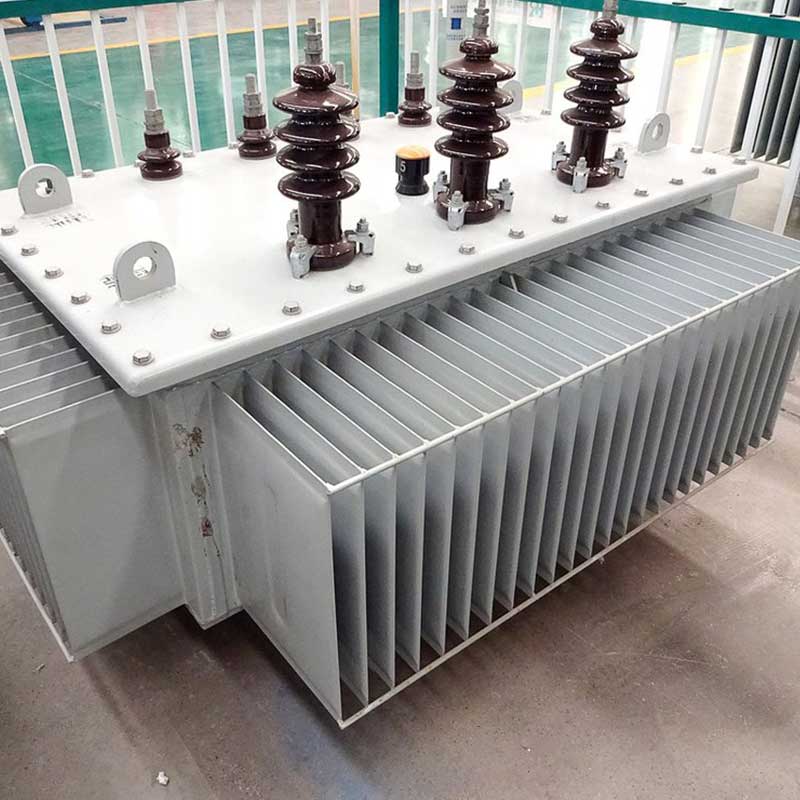

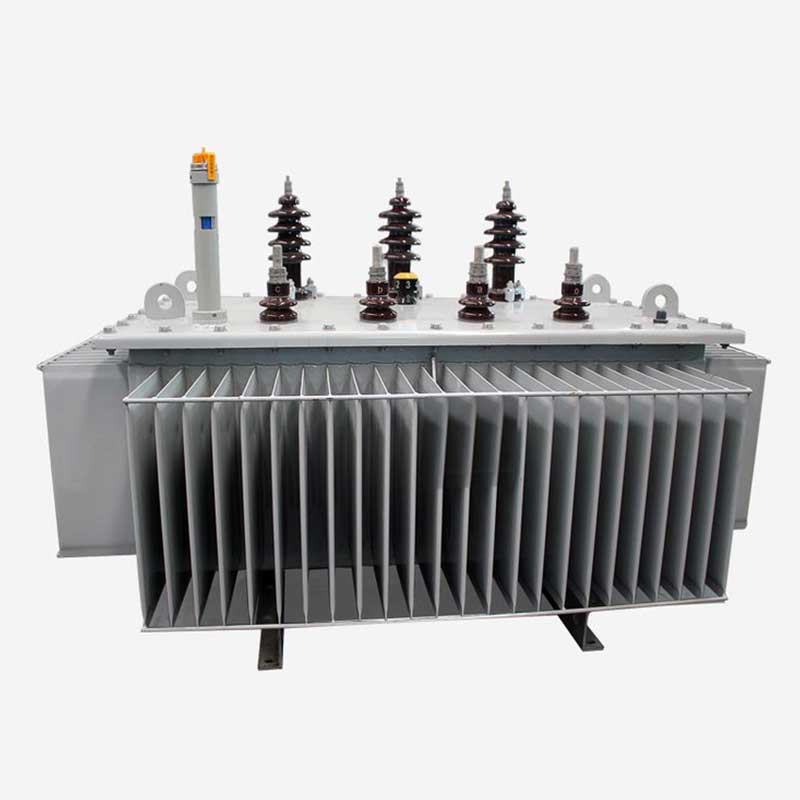

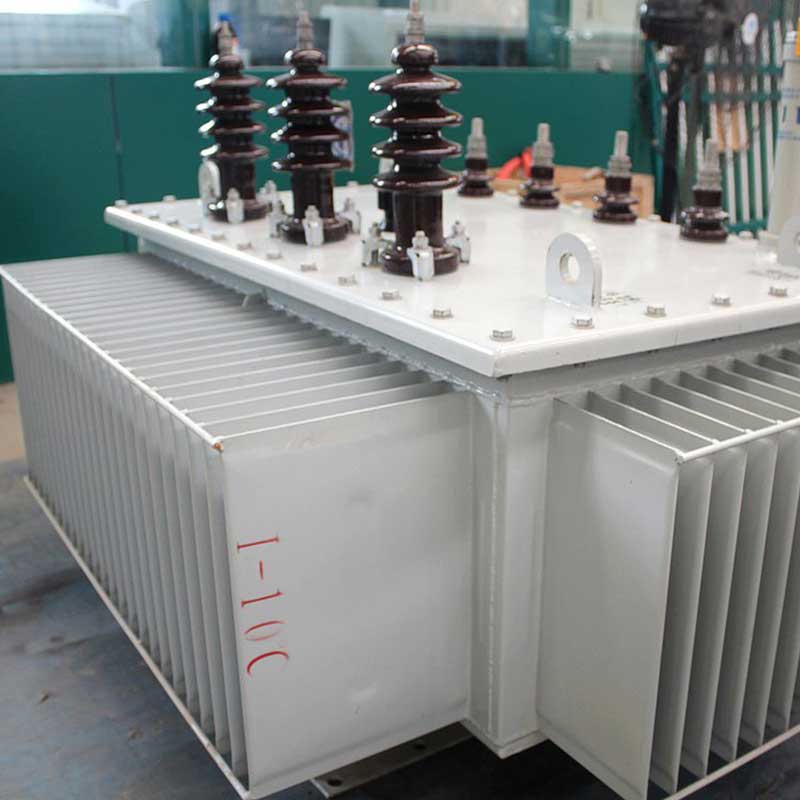

หม้อแปลงแช่น้ำมันโลหะผสมอะมอร์ฟัส SH15
รุ่น : SH15
ความจุที่กำหนด : 50kVA、100kVA、200kVA、250kVA、400kVA、500kVA、630kVA、800kVA、1000kVA、1250kVA、1600kVA、2000kVA、2500kVA
อัตราส่วนแรงดันไฟฟ้า : 10/0.4kV、35/0.4kV
กลุ่มการเชื่อมต่อ : Dyn11/Yyn0
ไม่มีการสูญเสียโหลด : 33W~865W การ
สูญเสียโหลด : 600W~21200W
อิมพีแดนซ์ไฟฟ้าลัดวงจร : 4%~6%
ความถี่ : 50Hz
มาตรฐานทางเทคนิค : GB 20052-2020
มาตรฐานคุณภาพ : ISO 9001:2015; ISO 14001:2015
คำอธิบายสินค้า
หม้อแปลงชนิดแห้งที่ทำจากโลหะผสมอะมอร์ฟัสเป็นหม้อแปลงชนิดใหม่ที่มีประสิทธิภาพสูงและประหยัดพลังงาน โดยมีการสูญเสียโหลดขณะไม่มีโหลดต่ำ มีประสิทธิภาพฉนวนที่เสถียร และให้ประโยชน์ทางเศรษฐกิจและสังคมที่ดี หม้อแปลงชนิดนี้ใช้กันอย่างแพร่หลายในสนามบิน สถานี โครงข่ายไฟฟ้าในเมือง อาคารสูง และโรงไฟฟ้า
ข้อได้เปรียบ

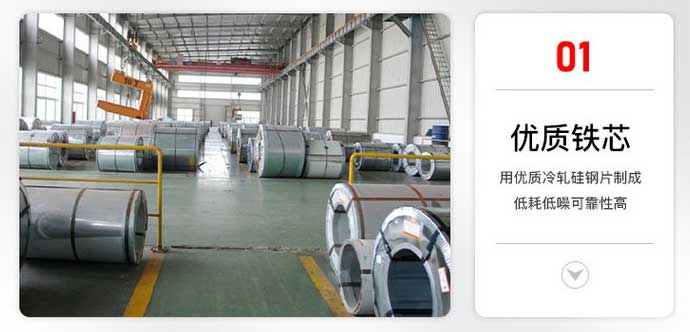

1. แกนหม้อแปลงทำจากแถบโลหะผสมอะมอร์ฟัส และการสูญเสียขณะไม่มีโหลดลดลงประมาณ 70% เมื่อเทียบกับหม้อแปลงชนิด S11
2. หม้อแปลงใช้ขดลวดทองแดงสำหรับแรงดันไฟต่ำเพื่อเพิ่มความสามารถในการทนต่อไฟฟ้าลัดวงจร
3. กลุ่มการเชื่อมต่อหม้อแปลงใช้ Dyn11 เพื่อลดผลกระทบของฮาร์มอนิกบนโครงข่ายไฟฟ้าและปรับปรุงคุณภาพแหล่งจ่ายไฟ:
4. หม้อแปลงใช้การฉีดน้ำมันสูญญากาศ ซึ่งสามารถกำจัดฟองอากาศในขดลวดได้หมดและช่วยให้มั่นใจถึงประสิทธิภาพของฉนวนที่เสถียร
5. ผลิตภัณฑ์นี้เหมาะเป็นพิเศษสำหรับพื้นที่ที่มีไฟฟ้าไม่เพียงพอ ความผันผวนของโหลดสูง และการบำรุงรักษาประจำวันที่ยากลำบาก เหมาะสำหรับการใช้ไฟฟ้าในชีวิตประจำวันของชาวชนบท ตำบล และเมือง
1. ระบบบริหารคุณภาพ ISO 9001:2015
การทำงานของระบบไฟฟ้า Dongrun ทั้งหมดได้รับการควบคุมและจัดการอย่างเข้มงวด ซึ่งช่วยให้มั่นใจได้ถึงคุณภาพของผลิตภัณฑ์ในทุกขั้นตอน ตั้งแต่การรับความต้องการของลูกค้า การออกแบบ วัสดุ การผลิต การติดตั้ง การทดสอบ การบรรจุ การจัดส่ง และหลังการขาย ซึ่งทั้งหมดนี้ดำเนินการภายใต้กระบวนการที่เข้มงวดและรัดกุม
2. การจัดการสิ่งแวดล้อม ISO 14001:2015
Dongrun Electric เป็นผู้นำในการนำระบบการจัดการสิ่งแวดล้อม ISO 14001: 2015 มาใช้ การนำกระบวนการนี้มาใช้แสดงให้เห็นถึงความรับผิดชอบของ Dongrun ต่อลูกค้าในวงกว้าง Dongrun มุ่งมั่นที่จะจัดหาผลิตภัณฑ์ทางเทคนิคคุณภาพสูงที่เป็นมิตรต่อสิ่งแวดล้อมมากที่สุด
3.ใบรับรอง ใบรับรอง ISO/IEC 17025:2017
การรับรอง ISO / IEC 17025: 2017 ยืนยันว่าคุณภาพทางเทคนิคของ Dongrun ตรงตามข้อกำหนดของมาตรฐานห้องปฏิบัติการทดสอบและสอบเทียบระหว่างประเทศที่เฉพาะเจาะจงทั้งหมด ผลิตภัณฑ์ Dongrun ทั้งหมดได้รับการทดสอบอย่างสมบูรณ์ในห้องปฏิบัติการที่มีคุณสมบัติก่อนออกจากโรงงานเพื่อให้แน่ใจถึงคุณภาพที่เสถียรและมอบความอุ่นใจสูงสุดให้กับลูกค้า
พารามิเตอร์ทางเทคนิค
| ความจุที่กำหนด | แรงดันไฟฟ้าที่กำหนด(สูง) | แรงดันไฟฟ้าที่กำหนด(ต่ำ) | กลุ่มการเชื่อมต่อ | กระแสไฟฟ้าขณะไม่มีโหลด (%) | การสูญเสียน้ำหนักขณะไม่มีโหลด (w) | การสูญเสียน้ำหนัก(วัตต์) | แรงดันอิมพีแดนซ์(%) |
|---|---|---|---|---|---|---|---|
| 30 | 6±2×2.5% หรือ 6.3±2×2.5% หรือ 10±2×2.5% | 0.4 | ยิน0 / ไดน11 | 1.7 | 33 | 600/630 | 4% |
| 50 | 1.3 | 43 | 870/910 | 4% | |||
| 80 | 1.1 | 60 | 1250/1310 | 4% | |||
| 100 | 1 | 75 | 1500/1580 | 4% | |||
| 125 | 0.9 | 85 | 1800/1890 | 4% | |||
| 160 | 0.7 | 100 | 2200/2310 | 4% | |||
| 200 | 0.7 | 120 | 2600/2730 | 4% | |||
| 250 | 0.7 | 140 | 3050/3200 | 4% | |||
| 315 | 0.5 | 170 | 3650/3830 | 4% | |||
| 400 | 0.5 | 200 | 4300/4520 | 4% | |||
| 500 | 0.5 | 240 | 5150/5410 | 4% | |||
| 630 | 0.3 | 320 | 6200 | 4.5% | |||
| 800 | 0.3 | 380 | 7500 | 4.5% | |||
| 1,000 | 0.3 | 450 | 10300 | 4.5% | |||
| 1250 | 0.2 | 530 | 12000 | 4.5% | |||
| 1600 | 0.2 | 630 | 14500 | 4.5% | |||
| 2000 | 0.2 | 720 | 18300 | 5.5% | |||
| 2500 | 0.2 | 865 | 21200 | 5.5% |
