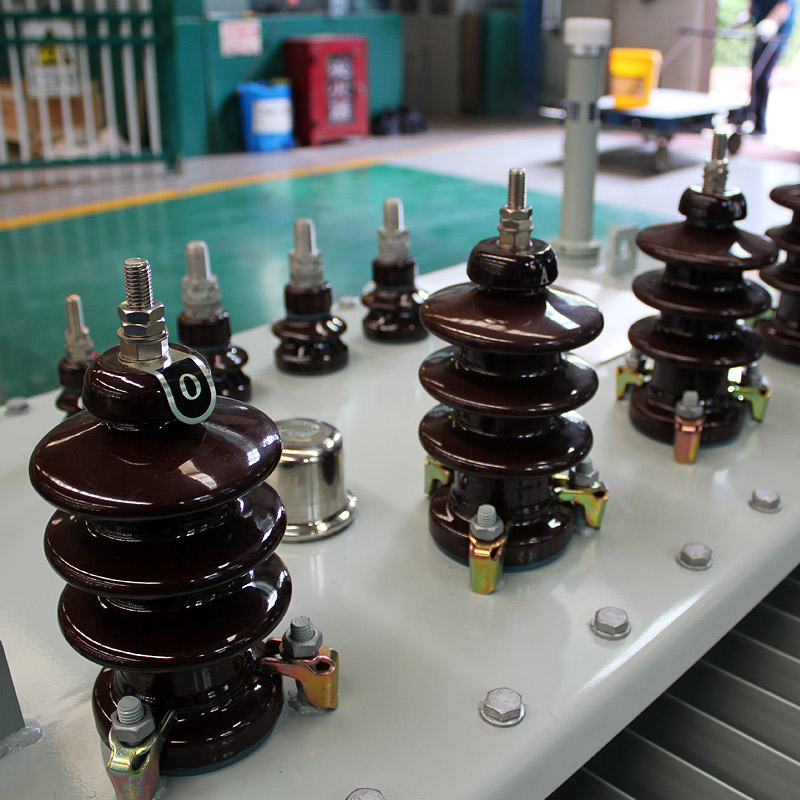

หม้อแปลงไฟฟ้าแบบจุ่มน้ำมัน SJD13

รุ่น : ซีรีส์ SJD13
ความจุที่กำหนด : 400kVA
อัตราส่วนแรงดันไฟฟ้า : 10/0.4kV
กลุ่มการเชื่อมต่อ : ZN,yn11
อิมพีแดนซ์ไฟฟ้าลัดวงจร : 5.04%
ความถี่ : 50Hz
มาตรฐานทางเทคนิค : GB 20052-2020
มาตรฐานคุณภาพ : ISO 9001:2015; ISO 14001:2015

sales@drbyq.com

หม้อแปลงไฟฟ้าต่อลงดิน เรียกย่อๆ ว่า หม้อแปลงไฟฟ้าต่อลงดิน สามารถแบ่งออกได้เป็นชนิดน้ำมันและชนิดแห้ง ตามวัสดุบรรจุ โดยแบ่งตามจำนวนเฟส หม้อแปลงไฟฟ้าต่อลงดินสามารถแบ่งออกได้เป็นหม้อแปลงไฟฟ้าต่อลงดินสามเฟสและหม้อแปลงไฟฟ้าต่อลงดินเฟสเดียว

หน้าที่ของหม้อแปลงกราวด์คือการจัดหาจุดกลางเทียมสำหรับระบบที่จุดกลางไม่ได้ต่อลงดิน ทำให้สามารถใช้คอยล์ป้องกันอาร์คหรือวิธีต่อลงดินความต้านทานต่ำเพื่อลดกระแสความจุลงกราวด์ในกรณีที่เกิดความผิดพลาดของไฟฟ้าลัดวงจรลงกราวด์ในเครือข่ายจำหน่ายไฟฟ้า และปรับปรุงความน่าเชื่อถือของแหล่งจ่ายไฟฟ้าของระบบจำหน่ายไฟฟ้า

– อิมพีแดนซ์ลำดับศูนย์ต่ำเพื่อให้แน่ใจว่าเอาท์พุตของกระแสลำดับศูนย์

-ความต้านทานการกระตุ้นสูงเพื่อลดกระแสไฟฟ้าขณะไม่มีโหลด

-การสูญเสียพลังงานขณะไม่มีโหลดต่ำเพื่อประหยัดพลังงานระหว่างการทำงานประจำวัน

หม้อแปลงประเภทนี้ใช้สายไฟแบบ Z (เรียกอีกอย่างว่าสายไฟแบบคดเคี้ยว) ความแตกต่างจากหม้อแปลงทั่วไปคือขดลวดเฟสแต่ละอันจะแบ่งออกเป็นสองกลุ่มและพันกลับกันบนคอลัมน์แม่เหล็กของเฟสนั้น ข้อดีของการเชื่อมต่อนี้คือฟลักซ์แม่เหล็กลำดับศูนย์สามารถไหลไปตามคอลัมน์แม่เหล็กได้ ในขณะที่ฟลักซ์แม่เหล็กลำดับศูนย์ของหม้อแปลงทั่วไปจะไหลไปตามวงจรแม่เหล็กรั่วไหล ดังนั้น อิมพีแดนซ์ลำดับศูนย์ของหม้อแปลงกราวด์แบบ Z จึงมีขนาดเล็กมาก (ประมาณ 10 Ω) ในขณะที่หม้อแปลงทั่วไปจะมีขนาดใหญ่กว่ามาก ตามข้อบังคับ เมื่อใช้หม้อแปลงทั่วไปที่มีขดลวดป้องกันอาร์ค ความจุจะต้องไม่เกิน 20% ของความจุหม้อแปลง หม้อแปลงประเภท Z สามารถติดตั้งขดลวดป้องกันอาร์คที่มีความจุ 90% ถึง 100% ในขณะที่หม้อแปลงกราวด์ยังสามารถรับโหลดรองได้นอกเหนือจากขดลวดป้องกันอาร์ค ซึ่งสามารถแทนที่หม้อแปลงสถานีและประหยัดต้นทุนการลงทุน

1. ระบบบริหารคุณภาพ ISO 9001:2015

การทำงานของระบบไฟฟ้า Dongrun ทั้งหมดได้รับการควบคุมและจัดการอย่างเข้มงวด ซึ่งช่วยให้มั่นใจได้ถึงคุณภาพของผลิตภัณฑ์ในทุกขั้นตอน ตั้งแต่การรับความต้องการของลูกค้า การออกแบบ วัสดุ การผลิต การติดตั้ง การทดสอบ การบรรจุ การจัดส่ง และหลังการขาย ซึ่งทั้งหมดนี้ดำเนินการภายใต้กระบวนการที่เข้มงวดและรัดกุม

2. การจัดการสิ่งแวดล้อม ISO 14001:2015

Dongrun Electric เป็นผู้นำในการนำระบบการจัดการสิ่งแวดล้อม ISO 14001: 2015 มาใช้ การนำกระบวนการนี้มาใช้แสดงให้เห็นถึงความรับผิดชอบของ Dongrun ต่อลูกค้าในวงกว้าง Dongrun มุ่งมั่นที่จะจัดหาผลิตภัณฑ์ทางเทคนิคคุณภาพสูงที่เป็นมิตรต่อสิ่งแวดล้อมมากที่สุด

3.ใบรับรอง ใบรับรอง ISO/IEC 17025:2017

การรับรอง ISO / IEC 17025: 2017 ยืนยันว่าคุณภาพทางเทคนิคของ Dongrun ตรงตามข้อกำหนดของมาตรฐานห้องปฏิบัติการทดสอบและสอบเทียบระหว่างประเทศที่เฉพาะเจาะจงทั้งหมด ผลิตภัณฑ์ Dongrun ทั้งหมดได้รับการทดสอบอย่างสมบูรณ์ในห้องปฏิบัติการที่มีคุณสมบัติก่อนออกจากโรงงานเพื่อให้แน่ใจถึงคุณภาพที่เสถียรและมอบความอุ่นใจสูงสุดให้กับลูกค้า
