Project Description
สถานีไฟฟ้าสำเร็จรูป YBM
·โครงกล่องทำจากแผ่นอลูมิเนียมสังกะสีนำเข้าที่ผ่านการดัด ประกอบ หรือย้ำหมุด ทำให้ป้องกันการกัดกร่อนได้ดีเยี่ยม
·ฐานแบ่งออกเป็นฐานเสาและฐานโลหะเหล็กแบน
·ด้านข้างออกแบบด้วยเพลายก 4 อัน และพื้นผิวฐานผ่านการเคลือบพิเศษเพื่อป้องกันการกัดกร่อน
·ส่วนเฟรมเป็นโครงสร้างที่มีรูปร่างเหมือน “目” และ “品” แบ่งออกเป็นห้องแรงดันสูง ห้องหม้อแปลง และห้องแรงดันต่ำ
· มีรูระบายอากาศที่ประตูห้องแรงดันต่ำและประตูห้องหม้อแปลง และติดตั้งอุปกรณ์ป้องกันฝุ่นในตำแหน่งที่เกี่ยวข้อง กล่องใช้การระบายอากาศตามธรรมชาติ
หม้อแปลงจำหน่ายสามารถติดตั้งหม้อแปลงไฟฟ้าประหยัดพลังงานแบบจุ่มน้ำมันที่มีการสูญเสียต่ำหรือหม้อแปลงชนิดแห้งได้ตามความต้องการของผู้ใช้
คำอธิบายสินค้า
สถานีไฟฟ้าสำเร็จรูป YBM (สถานีไฟฟ้าแบบกล่อง) เป็นชุดอุปกรณ์จ่ายไฟฟ้าแบบครบชุดขนาดกะทัดรัดที่รวมเอาอุปกรณ์ไฟฟ้าแรงสูง หม้อแปลง อุปกรณ์ไฟฟ้าแรงต่ำ ฯลฯ เข้าด้วยกัน โดยทั่วไปเรียกว่าหม้อแปลงแบบกล่องยุโรป ใช้ในอาคารสูงในเมือง อาคารในเมืองและชนบท พื้นที่อยู่อาศัย เขตพัฒนาเทคโนโลยีขั้นสูง โรงงานขนาดเล็กและขนาดกลาง เหมืองแร่และแหล่งน้ำมัน และสถานที่จ่ายไฟฟ้าชั่วคราวสำหรับการก่อสร้าง เพื่อรับและจ่ายพลังงานไฟฟ้าในระบบจำหน่าย
คุณสมบัติ
สถานีไฟฟ้าสำเร็จรูป YBM มีลักษณะเด่นคือมีความแข็งแรง สมบูรณ์ ขนาดเล็ก โครงสร้างกะทัดรัด การทำงานที่ปลอดภัยและเชื่อถือได้ การบำรุงรักษาที่สะดวก และเคลื่อนย้ายได้ เมื่อเปรียบเทียบกับสถานีไฟฟ้าโยธาแบบธรรมดา พื้นที่ของสถานีไฟฟ้าแบบกล่องที่มีความจุเท่ากันมักจะมีเพียง 1/10~1/5 ของพื้นที่ของสถานีไฟฟ้าธรรมดา ซึ่งช่วยลดภาระงานในการออกแบบและภาระงานในการก่อสร้างได้อย่างมาก และลดต้นทุนการก่อสร้าง ในระบบจำหน่ายไฟฟ้า สามารถใช้สำหรับระบบจำหน่ายเครือข่ายวงแหวน ระบบจ่ายไฟคู่ หรือระบบจำหน่ายขั้วรังสี และเป็นชุดอุปกรณ์ใหม่สำหรับการก่อสร้างและการเปลี่ยนแปลงสถานีไฟฟ้าในเมืองและชนบท
สภาพแวดล้อม
1. ความสูงไม่เกิน 1,000เมตร.
2. อุณหภูมิโดยรอบสูงสุดไม่เกิน +40℃ และต่ำสุดไม่เกิน -25℃ อุณหภูมิเฉลี่ยไม่เกิน +35℃ ภายใน 24 ชั่วโมง
3. ความเร็วลมภายนอกไม่เกิน 35ม./วินาที.
4. ความชื้นสัมพัทธ์อากาศไม่เกิน 90% (+25℃)
5. ความเร่งแผ่นดินไหวแนวนอนไม่เกิน 0.4m/s2 ความเร่งแนวตั้งไม่เกิน 0.2m/s2
6. ไม่มีอันตรายจากไฟไหม้ การระเบิด มลพิษรุนแรง การกัดกร่อนของสารเคมี หรือการสั่นสะเทือนรุนแรง
ลักษณะโครงสร้าง

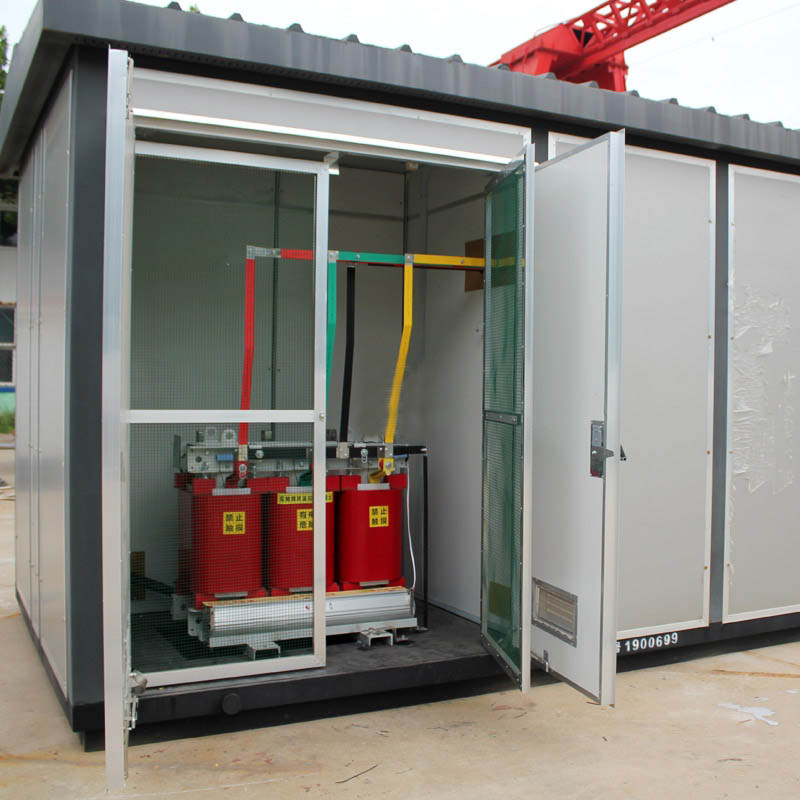

1. เชื่อมต่อด้วยอุปกรณ์จ่ายไฟฟ้าแรงสูง หม้อแปลง และอุปกรณ์จ่ายไฟฟ้าแรงต่ำ และแบ่งออกเป็น 3 ห้องทำงาน ได้แก่ ห้องไฟฟ้าแรงสูง ห้องหม้อแปลง และห้องไฟฟ้าแรงต่ำ ห้องไฟฟ้าแรงสูงและไฟฟ้าแรงต่ำทำงานได้เต็มที่ ระบบจ่ายไฟหลักด้านไฟฟ้าแรงสูงสามารถจัดเป็นโหมดจ่ายไฟต่างๆ เช่น แหล่งจ่ายไฟเครือข่ายวงแหวน แหล่งจ่ายไฟขั้ว แหล่งจ่ายไฟคู่ ฯลฯ และยังสามารถติดตั้งส่วนประกอบการวัดไฟฟ้าแรงสูงเพื่อตอบสนองข้อกำหนดการวัดไฟฟ้าแรงสูงได้อีกด้วย ห้องหม้อแปลงสามารถเลือกใช้หม้อแปลงจุ่มน้ำมันสูญเสียต่ำ S7, S9 และหม้อแปลงชนิดแห้งอื่นๆ ได้ ห้องหม้อแปลงมีระบบระบายความร้อนด้วยอากาศบังคับสตาร์ทเองและระบบไฟส่องสว่าง ห้องไฟฟ้าแรงต่ำสามารถใช้แผงหรือโครงสร้างที่ติดตั้งในตู้เพื่อสร้างรูปแบบการจ่ายไฟที่ผู้ใช้ต้องการตามความต้องการของผู้ใช้ มีระบบจ่ายไฟ ระบบจ่ายแสง ระบบชดเชยกำลังไฟฟ้าปฏิกิริยา การวัดพลังงานไฟฟ้าและการวัดปริมาณไฟฟ้า รวมถึงฟังก์ชั่นอื่น ๆ เพื่อตอบสนองความต้องการที่แตกต่างกันของผู้ใช้งาน และอำนวยความสะดวกในการจัดการแหล่งจ่ายไฟฟ้าของผู้ใช้งาน และปรับปรุงคุณภาพของแหล่งจ่ายไฟฟ้า
2. ห้องแรงดันสูงมีโครงสร้างที่กะทัดรัดและเหมาะสมและมีฟังก์ชั่นการล็อกป้องกันการทำงานผิดพลาดอย่างครอบคลุม เมื่อผู้ใช้ต้องการ หม้อแปลงสามารถติดตั้งรางเพื่อให้เข้าและออกจากประตูได้ทั้งสองด้านของห้องหม้อแปลง ห้องแต่ละห้องมีอุปกรณ์ไฟอัตโนมัติ นอกจากนี้ ส่วนประกอบทั้งหมดที่เลือกไว้สำหรับห้องแรงดันสูงและต่ำนั้นเชื่อถือได้และใช้งานง่าย ทำให้ผลิตภัณฑ์ปลอดภัยและเชื่อถือได้ ใช้งานและบำรุงรักษาง่าย
3. การระบายอากาศตามธรรมชาติและการระบายอากาศแบบบังคับใช้เพื่อให้แน่ใจว่ามีการระบายอากาศและความเย็นที่ดี ห้องหม้อแปลงและห้องแรงดันต่ำมีช่องระบายอากาศ และพัดลมระบายอากาศมีอุปกรณ์ควบคุมอุณหภูมิ ซึ่งสามารถเริ่มและปิดเครื่องโดยอัตโนมัติตามอุณหภูมิที่ตั้งไว้เพื่อให้แน่ใจว่าหม้อแปลงทำงานเต็มกำลัง

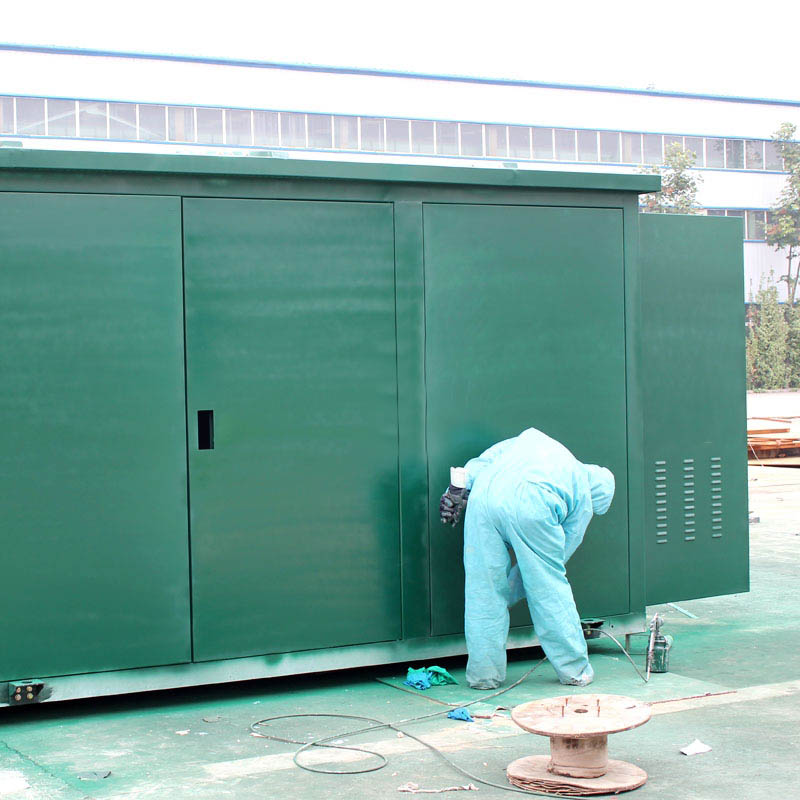

4. โครงสร้างกล่องสามารถป้องกันน้ำฝนและสิ่งสกปรกเข้ามาได้ และทำจากแผ่นเหล็กพิเศษหรือแผ่นโลหะผสมอลูมิเนียม หลังจากการบำบัดป้องกันการกัดกร่อนแล้ว จึงมีเงื่อนไขสำหรับการใช้งานกลางแจ้งในระยะยาว รับประกันประสิทธิภาพการป้องกันการกัดกร่อน กันน้ำและกันฝุ่น อายุการใช้งานยาวนาน และรูปลักษณ์ที่สวยงาม
พารามิเตอร์ทางเทคนิค
โครงการ | หน่วย | |||
ความถี่ที่กำหนด | เฮิรตซ์ | 50 | ||
แรงดันไฟฟ้าที่กำหนด | กิโลโวลต์ | 10 | 35 | |
ส่วนประกอบแรงดันไฟฟ้าสูง | แรงดันไฟฟ้าใช้งานสูงสุด | กิโลโวลต์ | 11.5 | 40.5 |
กระแสไฟฟ้าที่กำหนด | เอ | 400 630 12S0 1600 | ||
ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้าลงกราวด์และระหว่างเฟส/การแยก | กิโลโวลต์ | 42/48 | 95/115 | |
แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้าลงดินและเฟส/การแยก | เควี | 75/85 | 18วินาที/215 | |
พิกัดกระแสไฟตัดวงจรลัดวงจร (เบรกเกอร์จำกัดกระแส) | กา | 31.5 | ||
แรงดันไฟฟ้าที่กำหนด | กิโลโวลต์ | 10 | 35 | |
ความจุที่กำหนด | กิโลโวลต์แอมแปร์ | 30—150 | ||
หน่วยหม้อแปลง | ช่วงแท็ป | – | ±2×2.5% ±5% | |
กลุ่มการเชื่อมต่อ | ยินโอ | ไดน์11 | ||
แรงดันอิมพีแดนซ์ | – | 4 4.5 6 8 | ||
แรงดันไฟฟ้าที่กำหนด | วี | 220 380 660 | ||
หน่วยแรงดันต่ำ | กระแสไฟฟ้าที่กำหนดของวงจรหลัก | เอ | 50-6300 | |
กระแสไฟฟ้าสาขา | เอ | 5—800 | ||
คุณสมบัติทางกล | ระดับการป้องกัน (สินค้าทั่วไป) | ห้องแรงดันสูงและต่ำ IP33 ห้องหม้อแปลง IP23 | ||
ระดับเสียง | เดซิเบล | ≤50 |
